수원 탑동 MSI 노트북 FNA쿨러 교체 (MS-17B-1)



MSI 노트북 입니다
노트북 사용시 시간이 조금 흐르거나
용량이큰 프로그램을 실행하면
FNA쿨러 소리가 크게나는데
머가 걸리는 소리가 난다고 합니다
아무래도 FAN쿨러 불량 인거 같습니다



MSI 노트북 MS-17B-1

i7급에 GTX1060/16기가/SSD/HDD
사양이 좋은 노트북 입니다
전반적인 관리 상태는 좋은거 같고
쿨러만 교체하면 될꺼 같습니다



수원 탑동 MSI 노트북 FNA쿨러 교체 (MS-17B-1)

 노트북 후면부 나사를 풀고..
나사는 대략적인 위치로 세워 놓습니다
별거 아는거 같은데 ^^
가끔 노트북 마다 나사 길이가 틀린게 있고
재 조립후 나사 남는게 없습니다



MSI 노트북 MS-17B-1 내부/배터리

내부 모습입니다
쿨러가 좌우~
우측 FAN쿨러는 두개가 붙어있는 종류고
MS-17B-1 배터리는 BTY-M6J 입니다
우측 하단부분에 하드디스크는 보이는데
SSD랑 메모리가 안보입니다 ㅡㅡ^
아무래도 메인보드 후면에 있는거 같습니다



MSI 노트북 MS-17B-1 FAN

주문한 FAN 쿨러 도착
고장난 부위만 교체할려고 했는데
셋트로 나온다고 합니다
-둘다 교체-

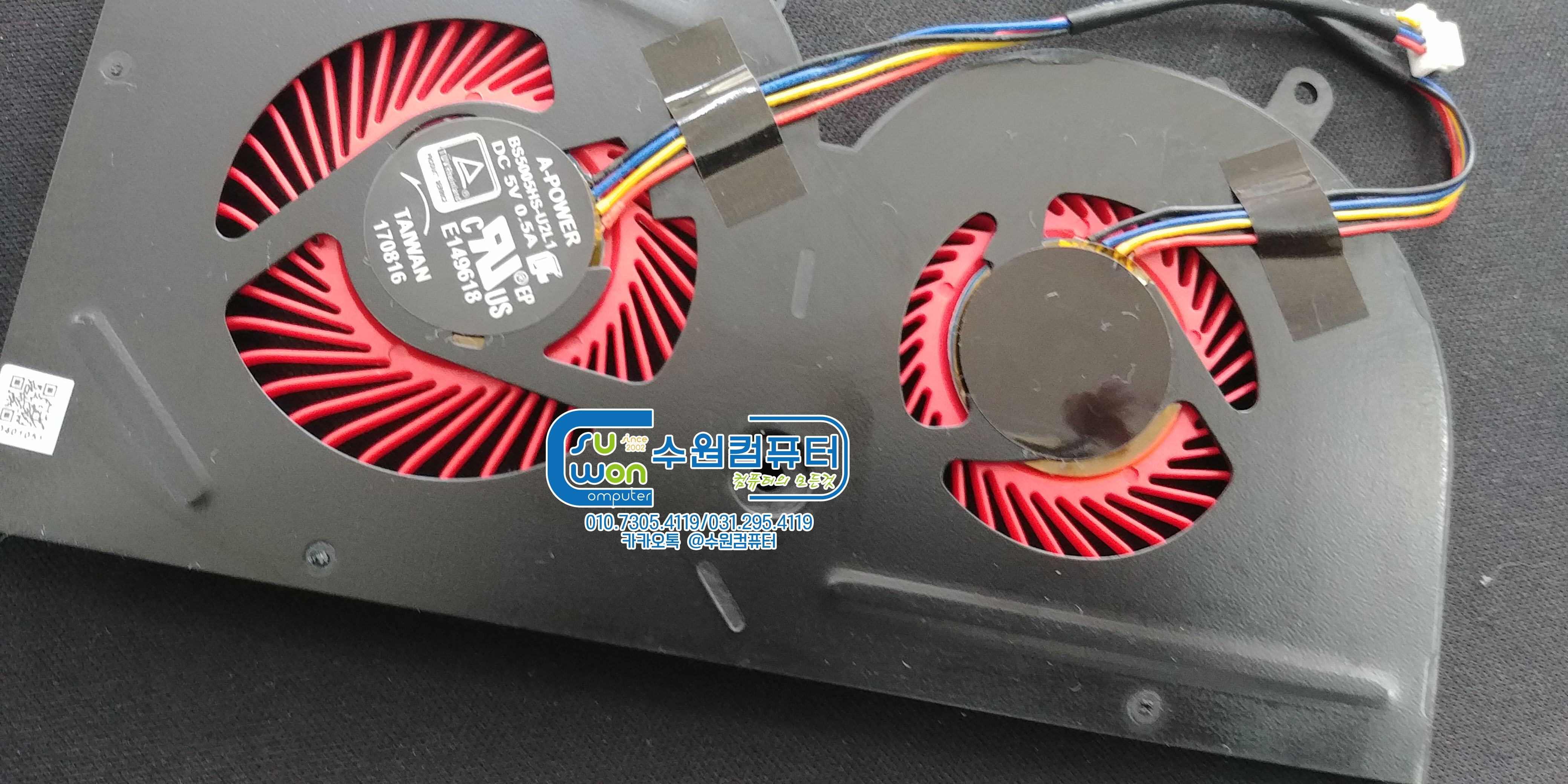

MSI 노트북 MS-17B-1 FAN

쿨러는 BS5005HS-U2F1 인데
같은 모델이라도 가끔 쿨러 종류가
 조금씩 틀린경우가 있습니다
노트북 FAN쿨러를 정확히 확인후
교체를 해야 합니다



수원 탑동 MSI 노트북 분해청소

FAN쿨러를 교체하려면 메인보드까지 분리를해야 합니다
케이블등을 확인후 천천히 분리 합니다
아차하는 순간 케이블이 잘못되는 경우가 있습니다



수원 탑동 MSI MS-17B-1 노트북 SSD/RAM

SSD / RAM 은 메인보드 후면부 위치해 있습니다
업그레이드 할때 손이 많이 갈꺼 같습니다



수원 탑동 MSI MS-17B-1 노트북 SSD/RAM

메모리는 DDR4 16기가 제품이고
최대 메모리 슬롯은 2개 입니다
SSD는 메인보드 하단부에 장착 되어있고
방열테이프가 붙어 있습니다
업그레이드시 참고 하세요



수원 탑동 MSI MS-17B-1 쿨러교체

FAN쿨러를 분리후 방열판 청소를 한번 해주고
에어로 슝슝 불어주면 됩니다



MSI 노트북 FNA쿨러 교체

FAN쿨러 교체후
서멀구리스도 다시한번 도포해주고



MSI 노트북 FNA쿨러 교체

역순으로 천천히 케이블등을 확인후
재조립합니다



수원 탑동 MSI MS-17B-1 쿨러교체/분해청소

부팅 확인후..쿨러 소음체크
별이상 없네요 ^^
노트북 쿨러등은 직접 교체하셔 될꺼 같습니다
다만 중간중간 사진을 찍으셔서
나사 위치등을 체크하시는게 좋을꺼 같습니다
